Wie schließe ich einen MPPT-Solarladeregler an?

Das Solarstrom-Setup umfasst eine Solarzelle, einen Solarladeregler und einen Akku (Pack). Wenn Sie möchten, dass das System 220 V oder 110 V Wechselstrom erzeugt, müssen Sie einen Solarwechselrichter hinzufügen. Der Solarladeregler steuert, wie die Batterie geladen und entladen wird. Es regelt außerdem die Leistungsabgabe der Solarzelle und der Batterie an die Last basierend auf dem Strombedarf der Last. Dieser Controller ist die Schlüsselkomponente der gesamten Photovoltaikanlage.

Die gängigsten Solarladeregler auf dem Markt sind PWM- (Pulsweitenmodulation) und MPPT-Regler (Maximum Power Point Tracking). Der PWM-Controller verwendet eine Steuermethode, die die Unzufriedenheit der Batterie angeht und eine Ladeeffizienz von 75–80 % erreicht. Allerdings nutzt es das Solarpanel nicht vollständig aus. Andererseits ist der MPPT-Controller eine verbesserte Version des PWM-Controllers. Es kann die Spannung und den Strom von Solarmodulen in Echtzeit erkennen und kontinuierlich die maximale Leistung verfolgen. Dadurch wird sichergestellt, dass das System die Batterie immer mit ihrem maximalen Leistungspotenzial lädt. Der MPPT-Tracking-Wirkungsgrad beträgt bis zu 99 %, was zu einem Gesamtwirkungsgrad der Stromerzeugung von 97 % für das gesamte PV-System führt.

Mppt SolarladereglerVerbindung

Hier ist ein grundlegender Schaltplan des MPPT-Solarladereglers. Anschließend zeigen wir Ihnen Schritt für Schritt, wie Sie den Controller an ein Solarpanel, eine Batterie und eine Gleichstromlast anschließen.

MPPT solar charge controller connection diagram

1. Vor dem Anschluss

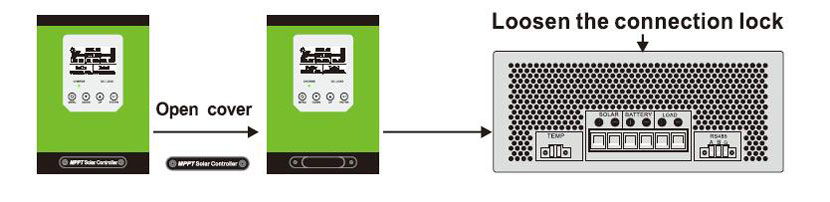

Der erste Schritt, den Sie vor der Verkabelung durchführen müssen, besteht darin, die Abdeckung zu entfernen und die Anschlussverriegelung zu lösen. Sobald dies erledigt ist, können Sie die Verkabelungsanschlüsse für Solarpanel, Batterie, Last und Temperatursensor sowie einen RS-485-Anschluss für den Computer sehen.

2. Schließen Sie die Batterien an den MPPT-Laderegler an

Die Verbindung zwischen dem Laderegler und den Batterien ist im folgenden Schaltplan dargestellt. Stellen Sie sicher, dass sowohl der Plus- als auch der Minuspol des Ladereglers und der Batterien ordnungsgemäß angeschlossen sind. Die Batterien sind in Reihe geschaltet. Bitte beachten Sie, dass beim Anschließen der Batterien der Sicherungsautomat ausgeschaltet sein muss.

connect batteries to MPPT charge controller

3. DC-Last an MPPT-Laderegler anschließen

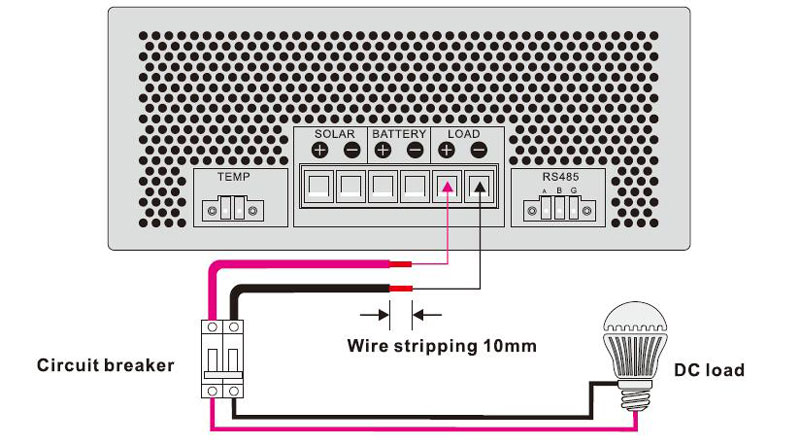

Der „DC LOAD“-Anschluss des MPPT-Solarladereglers kann an eine Gleichstromlast angeschlossen werden, die die gleiche Nennspannung wie die Batterien hat. Der Laderegler stellt die Leistung basierend auf der Spannung der Batterien bereit. Der Verdrahtungsplan des MPPT-Solarladereglers und der DC-Last ist unten dargestellt.

connect DC load to MPPT charge controller

4. Verbinden Sie das PV-Modulmodul mit dem MPPT-Laderegler

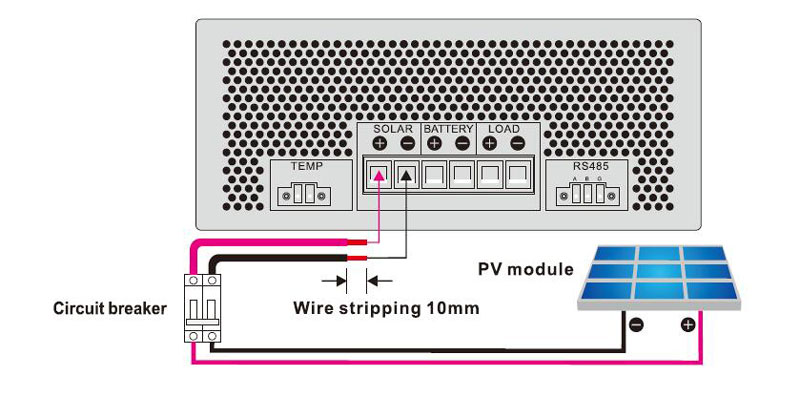

Die MPPT-Solarladeregler eignen sich für netzunabhängige 12-V-, 24-V- und 48-V-Solarmodule sowie für netzgebundene Module, deren Leerlaufspannung die angegebene maximale Eingangsspannung nicht überschreitet. Dabei ist zu beachten, dass das PV-Modul der Solaranlage nicht unter der Systemspannung liegen darf. Der Anschluss ist in der folgenden Abbildung dargestellt. Bitte beachten Sie, dass beim Anschluss des PV-Moduls der Sicherungsautomat ausgeschaltet sein muss.

connect PV panel module to MPPT charge controller

5. Temperatursensor, MPPT-Laderegler und PC-Anschluss

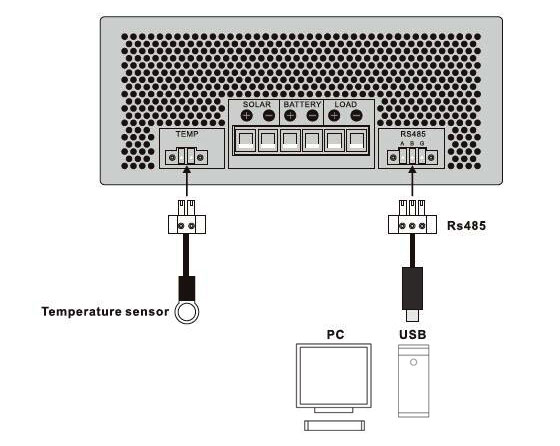

Sie können den MPPT-Solarladeregler über die RS485-Kommunikationsleitung mit dem Temperatursensor und dem PC verbinden. Die Rs485-Kommunikationsleitung ist optional und Sie können bei Bedarf eine zusätzliche erwerben.

temperature sensor MPPT charge controller and PC connection

Installation des MPPT-Solarladereglers

Die Installation eines MPPT-Solarladereglers (Maximum Power Point Tracking) ist ein entscheidender Schritt beim Aufbau einer Solarstromanlage. Hier ist eine einfache Anleitung, die Ihnen bei der Installation hilft:

Benötigte Materialien:

MPPT-Solarladeregler
Schraubendreher
Voltmeter
Abisolierzangen
Anschlüsse und Verkabelung
Solarplatten
Batteriepack

Schritte:

1.Wählen Sie einen geeigneten Standort:

Wählen Sie einen Standort für den MPPT-Solarladeregler, der gut belüftet und vor extremen Temperaturen geschützt ist. Dadurch wird eine optimale Leistung und Langlebigkeit gewährleistet.

2. Montieren Sie den Controller:

Befestigen Sie den MPPT-Controller mit Schrauben sicher auf einer ebenen Fläche. Stellen Sie sicher, dass die Steuerung für Überwachungs- und Wartungszwecke leicht zugänglich ist.

3. Schließen Sie die Solarmodule an:

Verbinden Sie die Solarmodule mit den Eingangsklemmen des MPPT-Reglers. Befolgen Sie die Anweisungen des Herstellers für die ordnungsgemäße Verkabelung, normalerweise positiv an positiv und negativ an negativ.

4. Schließen Sie die Batterie an:

Schließen Sie den Akku an die Ausgangsklemmen des MPPT-Controllers an. Achten Sie auch hier auf die richtige Polarität, um Schäden zu vermeiden.

5. Last anschließen (falls zutreffend):

Wenn Sie eine Last (Geräte oder Geräte) haben, schließen Sie diese an die Lastklemmen des MPPT-Controllers an. Dadurch kann der Controller die Stromverteilung regeln.

6.Überprüfen Sie die Spannungseinstellungen:

Verwenden Sie einen Spannungsmesser, um die Spannungseinstellungen am MPPT-Controller zu überprüfen. Stellen Sie sicher, dass die Einstellungen mit den Spezifikationen Ihrer Solarmodule und Batterie übereinstimmen.

7. Verkabelung sichern und organisieren:

Befestigen Sie alle Kabel sicher, um Unfälle oder Schäden zu vermeiden. Ordnen Sie die Verkabelung ordentlich an, um zukünftige Inspektionen und Wartungsarbeiten zu erleichtern.

8. Schalten Sie das System ein:

Sobald alles angeschlossen und gesichert ist, schalten Sie die Solarstromanlage ein. Überwachen Sie den MPPT-Controller, um sicherzustellen, dass er ordnungsgemäß funktioniert und den maximalen Leistungspunkt effizient verfolgt.

9.Überwachen und pflegen:

Überprüfen Sie regelmäßig das Display des MPPT-Controllers auf Informationen zum Ladestatus und zur Leistungsabgabe. Führen Sie Routineprüfungen durch, um sicherzustellen, dass alle Verbindungen fest und sicher sind.

Wenn Sie diese Schritte und die Richtlinien des Herstellers befolgen, können Sie erfolgreich einen MPPT-Solarladeregler für ein effizientes und optimiertes Solarstromsystem installieren. Wenn Sie sich bei einem Schritt nicht sicher sind, schauen Sie in der Bedienungsanleitung nach oder suchen Sie professionelle Hilfe.
